Selam! SAW rezonatör tedarikçisiyim ve elektromanyetik girişimin (EMI) bu küçük cihazlara nasıl zarar verebileceğini ilk elden gördüm. SAW rezonatörleri, akıllı telefonlardan Wi-Fi yönlendiricilere kadar her türlü elektronikte çok önemlidir. Ancak EMI, sinyal bozulması ve performansın düşmesi gibi her türlü soruna neden olabilir. Bu blogda SAW rezonatörlerini EMI'den nasıl koruyabileceğime dair bazı ipuçları paylaşacağım.
Elektromanyetik Girişimi Anlamak
Öncelikle EMI'nin ne olduğundan bahsedelim. EMI temel olarak elektromanyetik indüksiyon veya harici bir kaynaktan yayılan elektromanyetik radyasyon nedeniyle bir elektrik devresini etkileyen bozulmadır. İki ana EMI türü vardır: iletilen ve yayılan.
İletilen EMI güç hatları, sinyal hatları veya diğer iletken yollardan geçer. Güç kaynakları, motorlar veya diğer elektrikli ekipmanlar gibi şeylerden gelebilir. Yayılan EMI ise havada elektromanyetik dalgalar halinde hareket eder. Radyo vericileri, cep telefonları ve hatta güneş gibi şeylerden kaynaklanabilir.
SAW Rezonatörleri Neden EMI'ye Karşı Savunmasız?
SAW rezonatörleri, yüzeyinde interdigital dönüştürücüler (IDT'ler) bulunan bir piezoelektrik alt tabakadan oluşur. Bu IDT'ler elektrik sinyallerini akustik dalgalara dönüştürür ve bunun tersi de geçerlidir. SAW rezonatörleri yüksek frekanslarda çalıştıkları için EMI'ye karşı çok hassastır. Küçük miktardaki bir girişim bile akustik dalgaların bozulmasına neden olabilir ve bu da rezonatörün frekansında ve performansında değişikliklere yol açabilir.
SAW Rezonatörlerini EMI'dan Korumaya Yönelik İpuçları
1. Koruma
SAW rezonatörlerini EMI'dan korumanın en etkili yollarından biri ekranlama kullanmaktır. Koruma, elektromanyetik dalgaları engellemek için rezonatörün metal gibi iletken bir malzemeyle kapatılmasını içerir. Metal kutular, iletken kaplamalar ve korumalı muhafazalar dahil olmak üzere farklı koruma türleri mevcuttur.
Örneğin, SAW rezonatörünü korumak için metal bir kutu kullanabilirsiniz. Statik elektrik oluşumunu önlemek için kutunun uygun şekilde topraklandığından emin olun. Bir koruma katmanı sağlamak için rezonatörün yüzeyine veya paketine iletken kaplamalar da uygulanabilir. Bu kaplamalar genellikle gümüş veya bakır gibi malzemelerden yapılır ve püskürtme veya elektrokaplama gibi teknikler kullanılarak uygulanabilir.
2.PCB Tasarımı
Baskılı devre kartının (PCB) tasarımının da rezonatörün EMI'ye duyarlılığı üzerinde büyük etkisi olabilir. Akılda tutulması gereken bazı PCB tasarım ipuçları:
- İzleri Kısa Tutun: Uzun izler anten görevi görebilir ve EMI'yi alabilir. Bu nedenle SAW rezonatörünü diğer bileşenlere bağlayan izleri mümkün olduğunca kısa tutmaya çalışın.
- Yer Düzlemlerini Kullan: Toprak düzlemi PCB üzerinde toprağa bağlı geniş bir bakır alanıdır. Dönüş akımı için düşük empedanslı bir yol sağlayarak EMI'yi azaltmaya yardımcı olabilir. Topraklama düzlemini SAW rezonatörünün yakınına yerleştirdiğinizden ve bunu rezonatörün topraklama pimine bağladığınızdan emin olun.
- Ayrı Güç ve Sinyal İzleri: Güç izleri çok fazla gürültü taşıyabilir, bu nedenle onları sinyal izlerinden ayrı tutmak önemlidir. Gücü ve sinyal izlerini izole etmek için "güç düzlemi bölme" adı verilen bir tekniği kullanabilirsiniz.
3. Filtreleme
Filtreleme EMI'yi azaltmanın başka bir yoludur. Filtreler istenmeyen frekansları engellemek ve yalnızca istenen frekansların geçmesine izin vermek için kullanılabilir. Alçak geçiren filtreler, yüksek geçiren filtreler ve bant geçiren filtreler dahil olmak üzere farklı filtre türleri mevcuttur.
Örneğin, yüksek frekanslı EMI'yi engellemek için alçak geçiren bir filtre kullanılabilir. Yüksek frekanslı sinyalleri zayıflatırken düşük frekanslı sinyallerin geçmesine izin verir. Rezonatöre ulaşan EMI miktarını azaltmak için filtreyi SAW rezonatörü ile güç kaynağı veya diğer bileşenler arasına yerleştirebilirsiniz.
4. Bileşen Yerleştirme
SAW rezonatörünün ve diğer bileşenlerin PCB üzerine yerleştirilmesi de EMI'ye duyarlılığını etkileyebilir. İşte bazı bileşen yerleştirme ipuçları:
- Gürültü Kaynaklarından Uzak Tutun: SAW rezonatörünü güç kaynakları, motorlar veya RF vericileri gibi çok fazla EMI üreten bileşenlerden uzak tutmaya çalışın.
- Dekuplaj Kapasitörlerini Kullanın: Güç kaynağı hatlarındaki gürültüyü azaltmak için dekuplaj kapasitörleri kullanılabilir. Yerel bir güç kaynağı sağlamak ve güç kaynağı gürültüsünün etkisini azaltmak için bunları SAW rezonatörünün güç pinlerinin yakınına yerleştirin.
SAW Rezonatör Ürünlerimiz
SAW rezonatör tedarikçisi olarak, EMI'ye dirençli olacak şekilde tasarlanmış geniş bir yelpazede yüksek kaliteli ürünler sunuyoruz. İşte popüler ürünlerimizden bazıları:
- Yüksek Frekans SAW Rezonatörü 3225: Bu rezonatör, yüksek frekanslı uygulamalar için tasarlanmıştır ve mükemmel performans ve kararlılık sunar.
- WiFi SAW Rezonatörü 5,5 X 5,5 X 1,5: Wi-Fi uygulamaları için ideal olan bu rezonatör, güvenilir frekans kontrolü ve düşük EMI duyarlılığı sağlar.

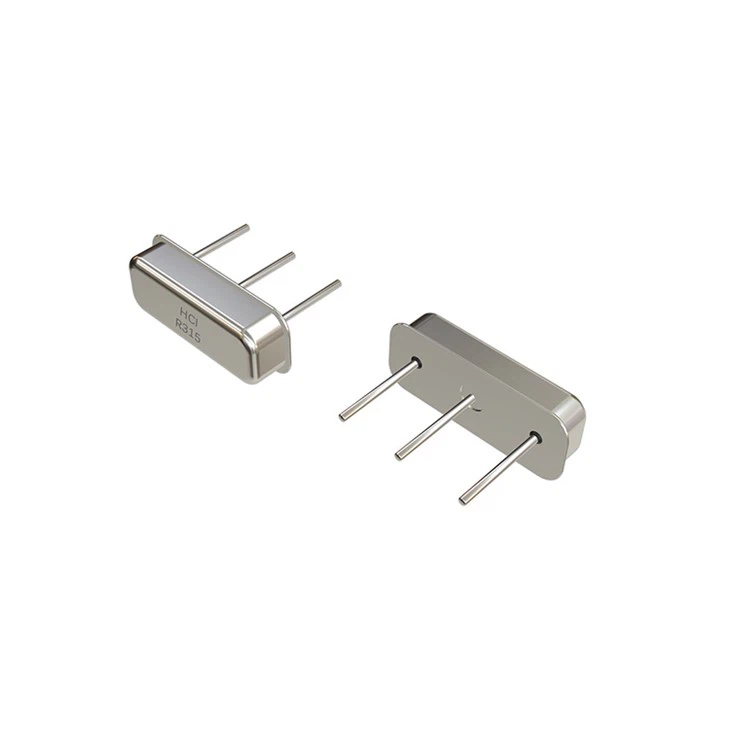

- Delikli SAW Rezonatör 3 Pimli: Bu delikli rezonatörün kurulumu kolaydır ve çeşitli uygulamalarda iyi performans sunar.
Çözüm
SAW rezonatörlerini EMI'den korumak, güvenilir performanslarını sağlamak açısından çok önemlidir. Koruma, PCB tasarımı, filtreleme ve uygun bileşen yerleştirme gibi teknikleri kullanarak EMI'nin SAW rezonatörleriniz üzerindeki etkisini azaltabilirsiniz. Yüksek kaliteli SAW rezonatörleri arıyorsanız bizimle iletişime geçmekten çekinmeyin. İhtiyaçlarınız için doğru çözümü bulmanıza yardımcı olmak için buradayız. İster küçük bir proje üzerinde ister büyük ölçekli bir üretim üzerinde çalışıyor olun, elektronik cihazlarınızın sorunsuz çalışmasını sağlamak için ihtiyaç duyduğunuz SAW rezonatörlerini size sağlayabiliriz. Dolayısıyla herhangi bir sorunuz varsa veya gereksinimlerinizi tartışmak istiyorsanız bize bir telefon bırakın; size yardımcı olmaktan memnuniyet duyarız.
Referanslar
- Henry W. Ott'un "Elektromanyetik Uyumluluk Mühendisliği"
- "RF Devre Tasarımı: Teori ve Uygulamalar", Chris Bowick
